 浮球開關是利用重力與浮力的原理設計而成。主要包括浮漂體，設置在浮漂體內的大容量微型開關和能將開關處于通，斷狀態的驅動機構，以及與開關相連的三芯電纜。浮球開關配合繼電器和吸合器，就能實現很多功能。

如果我們想控制補水，在水位過低時，自來水開始補水，水位過高時，自來水停止補水，那么，我們只需要選擇浮球開關棕色和黑色電線，然后讓水管上的電磁閥，電源，浮球開關連接起來，形成回路。(我們暫時不接繼電器)就能實現在低水位時，電磁閥通電開始，進行補水。高水位時，電磁閥斷電停止工作。

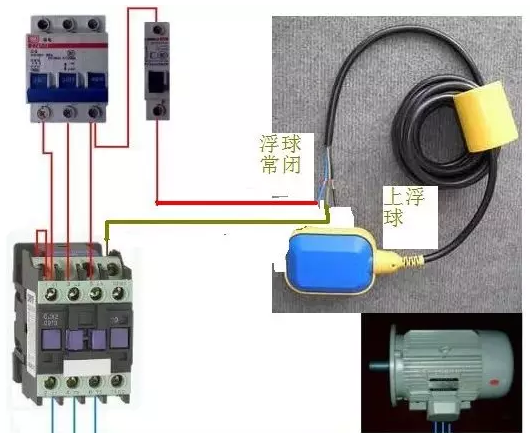

浮球開關和接觸器接線圖如下：

浮球和交流接觸器手動自動控制潛水泵實物接線圖

交流接觸器的m1.m2 一端接零線，另一端接浮球，余下一根浮球線接火線就可以了。用浮球開關控制交流接觸器線圈，由交流接觸器控制潛水泵工作即可。浮球開關接水位過低時浮球下降后接通的觸點，控制電壓由選取的交流接觸器線圈工作電壓決定接380V。這樣當水位低浮球下降一定高度后觸點接通交流接觸器啟動水泵工作，水位升高后，浮球觸點斷開，交流接觸器自動停止抽水。
浮球開關控制兩臺排污泵一備一用，水位超高時兩臺同時啟動線路
浮球開關

排污泵

現代建筑的地下室、地下車庫和公路隧道等容易積水的地方，都需要排污泵進行排水作業，一般都是一備一用安裝兩臺水泵來進行排水工作。

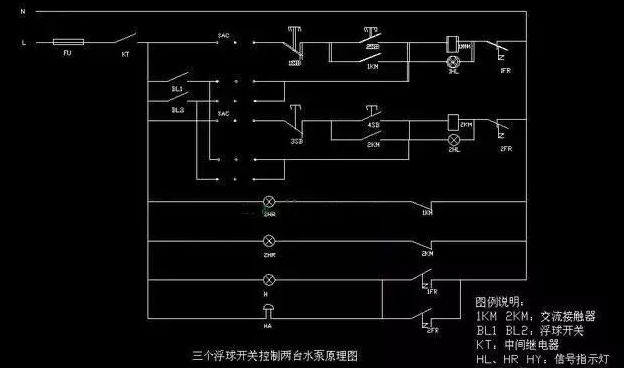

現在講解一下兩個浮球開關控制兩臺排污泵，其中一備一用，水位超高時，兩臺排污泵同時啟動運行的控制原理，其原理圖如下：

電氣控制原理圖

所需材料：

一、潛水排污泵兩臺

二、空開或者斷路器兩個

三、交流接觸器兩個

四、熱繼電器兩個

五、萬能轉換開關一個

六、熔斷器一套

七、按鈕四個

八、指示燈紅色和綠色各兩個，聲光蜂鳴器一個

九、導線及其他配件若干
電路分析：萬能轉換開關的手柄打在中間位置時，是手動控制，按下啟動按鈕SB2或者SB4可以啟動一號或者二號排污泵，并且可以自保連續運行，按下停止按鈕SB1或者SB3排污泵停止運行。
當萬能轉換開關打向左邊時，一號排污泵自動運行，二號排污泵備用；當?shù)退桓∏蜷_關觸點閉合，接通交流接觸器KM1控制線路，使1KM通電吸合，一號排污泵運行工作；當水位超高時，由于高水位浮球開關的閉合，接通了二號備用排污泵的控制線路，使交流接觸器KM2吸合，二號排污泵運行工作，也就是兩臺排污泵超高水位同時運行。
萬能轉換開關打到右邊時二號排污泵自動控制，一號排污泵備用，它的工作原理和打到左邊時一樣，這里不再重復敘述了。
當排污泵過負載時，熱繼電器保護動作，切斷相應的控制回路使排污泵停止運行，接通蜂鳴器控制回路，蜂鳴器發出聲光報警，提醒維修人員檢查維修，排除故障。
